Kako uokvireni sustav zavjesa osigurava strukturnu stabilnost?

Uokvireni sustav zavjesa popularan je izbor za moderne fasade zgrada zbog svoje estetske privlačnosti, energetske učinkovitosti i otpornosti na vremenske uvjete. Kao dobavljač uokvirenih zidnih zavjesa, razumijem važnost osiguranja strukturalne stabilnosti u tim sustavima. U ovom postu na blogu raspravljat ću o tome kako uokvireni sustav zidnih zavjesa osigurava strukturnu stabilnost, uključujući ključne komponente, razmatranja dizajna i tehnike ugradnje.

Ključne komponente uokvirenog sustava zavjesa

Uokvireni sustav zavjesa sastoji se od nekoliko ključnih komponenti koje rade zajedno kako bi pružile strukturnu stabilnost. Ove komponente uključuju:

• Mullions i transoms: Stubovi su okomiti elementi koji nose težinu zavjese i prenose je na konstrukciju zgrade. Krmene grede su vodoravni elementi koji povezuju stupove i pružaju dodatnu potporu. Zajedno, stupovi i poprečna zrcala čine okvir sustava zavjesa.
• Staklene jedinice: Staklene jedinice su staklene ploče koje se postavljaju unutar okvira sustava zavjesa. Oni pružaju izolaciju, zaštitu od vremenskih uvjeta i vizualnu transparentnost. Staklene jedinice obično se drže na mjestu brtvama ili brtvilima, koja pomažu u sprječavanju infiltracije zraka i vode.
• Spandrel paneli: Spandrel paneli su neprozirni paneli koji se koriste za pokrivanje prostora između katova zgrade. Mogu biti izrađene od materijala poput metala, kamena ili kompozitnih ploča. Spandrel paneli ne samo da poboljšavaju estetski izgled zavjese, već također pružaju dodatnu strukturnu potporu.
• Sidrišta: Sidrišta su spojevi između sustava zavjese i konstrukcije zgrade. Oni su dizajnirani za prijenos opterećenja sa zida zavjese na konstrukcijski okvir zgrade. Sidrišta moraju biti pažljivo projektirana i postavljena kako bi se osiguralo da mogu izdržati sile koje djeluju na zid zavjese, kao što su opterećenja vjetrom, seizmička opterećenja i mrtva opterećenja.

Razmatranja dizajna za strukturnu stabilnost

Dizajn uokvirenog sustava zidnih zavjesa ključan je za osiguranje njegove strukturalne stabilnosti. Evo nekoliko važnih razmatranja dizajna:

• Izračun opterećenja: Prije projektiranja sustava zavjesa bitno je izračunati opterećenja kojima će sustav biti izložen. Ova opterećenja uključuju mrtva opterećenja (težinu samog zida zavjese), živa opterećenja (kao što je težina ljudi ili opreme na zgradi), opterećenja vjetrom i seizmička opterećenja. Preciznim izračunom ovih opterećenja, inženjeri mogu odrediti odgovarajuću veličinu i čvrstoću stupova, krmenih zrcala i drugih komponenti sustava zavjesa.
• Odabir materijala: Izbor materijala za sustav zavjesa također igra značajnu ulogu u strukturnoj stabilnosti. Uobičajeni materijali koji se koriste za stupove i krmene zrcale uključuju aluminij i čelik. Aluminij je lagan, otporan na koroziju i jednostavan za izradu, dok je čelik jači i prikladniji za visoke zgrade ili područja s jakim vjetrom ili seizmičkom aktivnošću. Staklene jedinice također treba odabrati na temelju njihove čvrstoće, izolacijskih svojstava i sigurnosnih zahtjeva.
• Dizajn veze: Veze između različitih komponenti sustava zidnih zavjesa, kao što su spojevi između stupova i poprečnih zrcala, te sidrišta na strukturu zgrade, moraju biti pažljivo projektirani. Ovi bi spojevi trebali moći učinkovito prenijeti opterećenja i spriječiti bilo kakvo pomicanje ili pomicanje komponenti. Na primjer, korištenje mehaničkih spojnica ili zavarenih spojeva može osigurati čvrstu i pouzdanu vezu između komponenti.
• Toplinsko širenje i skupljanje: Sustavi zidnih zavjesa izloženi su promjenama temperature, što može uzrokovati širenje i skupljanje materijala. Kako bi se prilagodili ovim toplinskim pomacima, dizajn bi trebao uključivati ​​dilatacijske spojeve i fleksibilne spojeve. To pomaže u sprječavanju nakupljanja naprezanja u sustavu, što može dovesti do pucanja ili kvara komponenti.

Tehnike ugradnje za strukturnu stabilnost

Pravilna ugradnja ključna je za osiguravanje strukturne stabilnosti uokvirenog sustava zavjesa. Evo nekoliko ključnih tehnika instalacije:

• Precizno poravnanje: Tijekom instalacije, stupovi i poprečna zrcala moraju biti precizno poravnati kako bi se osiguralo da je sustav zavjesa ravan i ravan. Svako neusklađenost može dovesti do neravnomjernog opterećenja komponenti, što može ugroziti strukturni integritet sustava. Alati za lasersko niveliranje i poravnavanje mogu se koristiti za postizanje visokopreciznog poravnanja.
• Sigurna sidrišta: Sidrišta između sustava zavjesa i konstrukcije zgrade moraju biti sigurno postavljena. To uključuje bušenje rupa u građevinskoj strukturi, umetanje sidrenih vijaka i njihovo pritezanje na navedeni moment. Sidrišta treba redovito provjeravati kako bi se osiguralo da ostanu sigurna tijekom vremena.
• Pravilno brtvljenje: Brtvljenje je važan dio procesa ugradnje. Brtvila i sredstva za brtvljenje trebaju biti ispravno postavljena kako bi se spriječilo prodiranje zraka i vode. Pravilno brtvljenje ne samo da pomaže u održavanju energetske učinkovitosti zgrade, već i štiti strukturne komponente sustava zavjese od korozije i oštećenja.
• Kontrola kvalitete: Mjere kontrole kvalitete trebale bi se provoditi tijekom cijelog procesa instalacije. To uključuje pregled materijala za nedostatke, provjeru ugradnje komponenti prema specifikacijama dizajna i provođenje testova kako bi se osigurala izvedba sustava zavjesa.

Različite vrste uokvirenih zidnih zavjesa i njihova strukturalna stabilnost

Postoji nekoliko vrsta uokvirenih zidnih zavjesa, svaki sa svojim karakteristikama i metodama osiguravanja strukturalne stabilnosti.

• Zidna zavjesa sustava ljestava: Zidna zavjesa sustava ljestava ima jedinstvenu konfiguraciju stupova i poprečnih zrcala poput ljestava. Ovaj dizajn pruža visoku razinu strukturne stabilnosti ravnomjernom raspodjelom opterećenja po cijelom sustavu. Struktura nalik na ljestve također omogućuje jednostavnu ugradnju i održavanje staklenih jedinica.

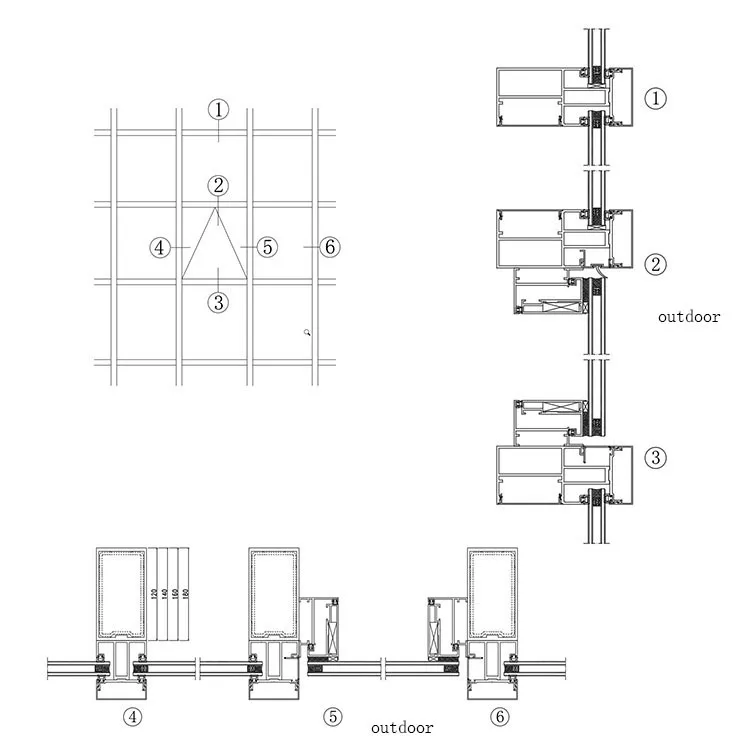

• Vertical Mullion Curtain Wall: U okomitim stupovima zavjese, okomiti stupovi igraju primarnu ulogu u podupiranju težine zavjese. Krmene zrcale se uglavnom koriste za spajanje stupova i pružanje bočne potpore. Ovaj tip sustava zavjesa prikladan je za zgrade s jednostavnom i okomitom dominiranom fasadom. Vertikalni nosači su dizajnirani da izdrže vertikalna i horizontalna opterećenja, osiguravajući ukupnu strukturnu stabilnost.
• Zidna zavjesa izloga trgovine: Zavjese za prodavaonice obično se koriste u poslovnim zgradama, posebno u prizemlju. Oni obično imaju lakšu strukturu u usporedbi sa sustavima visokih zavjesa. Međutim, još uvijek moraju osigurati strukturnu stabilnost kako bi izdržali opterećenja vjetrom i druge sile. Stubovi i poprečna zrcala u zidu zavjese izloga dizajnirani su da podupru jedinice za ostakljenje i prenesu opterećenja na konstrukciju zgrade.

Zaključak

Zaključno, uokvireni sustav zidnih zavjesa osigurava strukturnu stabilnost kombinacijom dobro dizajniranih komponenti, pažljivog razmatranja dizajna i pravilnih tehnika ugradnje. Ključne komponente, kao što su stupovi, poprečna zrcala, jedinice za ostakljenje, poluprečne ploče i sidrišta, rade zajedno kako bi podnijeli opterećenja i oduprli se silama koje djeluju na sustav. Projektanti moraju uzeti u obzir čimbenike kao što su izračun opterećenja, odabir materijala, dizajn spojeva i toplinsko širenje kako bi se stvorio strukturalno zdrav sustav. Tijekom instalacije bitni su precizno poravnanje, sigurna sidrišta, pravilno brtvljenje i kontrola kvalitete.

Ako razmišljate o uokvirenom sustavu zavjesa za svoj građevinski projekt, tu smo da vam pomognemo. Naš tim stručnjaka može vam pružiti visokokvalitetne uokvirene zavjesne sustave koji su dizajnirani i instalirani kako bi osigurali maksimalnu strukturnu stabilnost. Kontaktirajte nas da započnemo raspravu o nabavi i dopustite nam da radimo zajedno na izradi lijepe i pouzdane fasade zgrade.

Reference

• Vodič za projektiranje kućišta zgrade. (nd). Dizajn zidne zavjese.
• Međunarodni građevinski kodeks (IBC). (Najnovije izdanje). Odredbe koje se odnose na sustave zidnih zavjesa.
• Udruga Aluminij. (nd). Vodič za dizajn aluminijskih zavjesa.
